金刚砂耐磨地坪

Emery wear-resistant floor

金刚砂地坪相对于普通混凝土地面，拥有较好的耐磨、抗压、抗冲击性能，使用寿命更长。但从微观结构看，金刚砂地坪表面相对粗糙，且砼的毛细孔结构，对于酸碱油等物质渗透、污染、腐蚀的抵抗能力不高。

金刚砂地坪增加固化剂施工。金刚砂地坪配以固化剂施工，则更好的弥补了上述不足，且因固化剂渗透成膜，增强了原地面的整体性，使其表面强度和耐磨性明显提升，在长期使用后，在开裂、粉化、起灰等问题方面，明显优于普通金刚砂地坪，同时更易于清洁。

1）极强的耐磨、耐压、耐冲击性能

金刚砂地坪本身就拥有极好的耐磨性能，增加固化剂后使地面强度、硬度进一步提高，其耐磨、耐压和耐冲击性也得到明显提升，并显著提高地面耐久性。

2）防起砂、起灰

防起砂、起灰是金刚砂加固化地坪的主要优势。经过固化剂施工，能有效提高表面的硬度（以压痕直径表示）和耐磨性（以磨坑长度表示），表面更加致密、整体性更好，可有效防止起砂、起灰。

3）防水、防油、防腐蚀

普通金刚砂地坪，其表面会存在肉眼难见的孔隙，水、油和其他腐蚀液体可通过这些孔和缝隙渗透入地坪内部。固化剂最显著的特点就是密封性好，就像给地坪镀上一层膜，使其免受侵蚀。

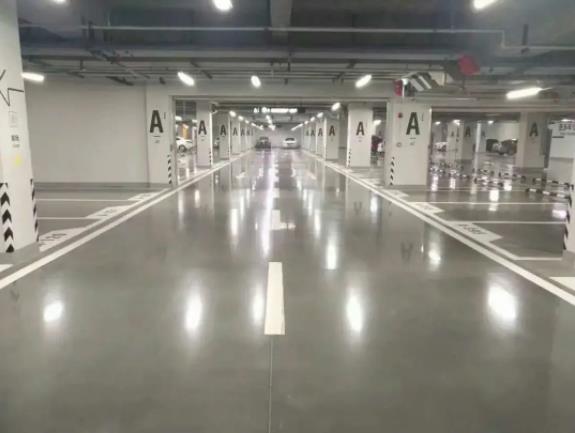

金刚砂加固化地坪验收标准

1、地坪表面与基层结合牢固，无空鼓、起沙现象；

2、面层质量：颜色均匀，无明显色差，无划痕，无夹渣，表面严禁出现龟裂，不允许出现空鼓；

3、光泽要求：达到中高光亮度，灯照射有反光效果；

4、分隔缝：宽窄均匀，缝内清洗干净；

5、地坪硬度达到莫氏6.5以上（用硬度计检测）；

6、沙眼率不高于3个/平方米。

03施工要求

1、 混凝土强度不低于C25；

2、 尽可能小的水灰比。水灰比过大会导致混凝土表面泌水，降低混凝土表面抗压强度，故尽可能小的水灰比，一般需控制在0.5以下；

3、尽可能采用商品混凝土，若用现场搅拌混凝土其塌落度控制1~3cm；商品混凝土塌落度在12~14cm；较大碎石直径不超过30mm;

4、混凝土厚度大于8cm时用普通混凝土浇筑，混凝土厚度小于8cm时，要用细石混凝土浇筑；

5、混凝土随浇随抹平，平整度为2m范围不大于2mm;

6、面层施工前，基层混凝土，振浆要充分（不低于5mm）;

7、混凝土中砂石的含泥量不大于2%;

8、振浆后，混凝土泌水要均匀，对于有水窝现象，须设法清除，重新找平，否则金刚砂地坪施工无法保证平整度。

04施工工艺

1、金刚砂地坪施工

1）地面混凝土分区浇筑，随浇筑随抹平整；

① 多处同时浇筑时，注意施工顺序从一个方向进行，并考虑相互结合面的一致性；

②  混凝土用长辊筒或推平后用长刮尺刮平整；

③  混凝土浇筑后3~5小时，视表面无泌水且成初凝状态。

2）用机械镘带圆拍浆，细微处用木镘刀收边，主要是对混凝土表面压光并减少浮浆，注意依浇筑同方向镘光；

3）分两次撒耐磨骨料，第一次在已镘好的水泥地面上均匀地撒布2/3用量的耐磨材料；

4）第二次将剩余1/3的耐磨材料均匀的撒布在混凝土的表面，用加装圆盘的机械镘纵横交错的作业，至少在两遍以上；

5）用机械镘（金属圆盘）来回多次镘光，细微边角处用手工镘刀配合施工，视温度、湿度确定下一道工序时间；

6）地坪的表面开始硬化时，用加装金属刀片的机械镘进行打磨压光，反复操作3~4次；（施工人员须穿着软质平底鞋，以免损坏表面）细微边角处用手工压光；

7）在抛好光的耐磨地面进行水养护，（主要是防止表面水分的蒸发，保障耐磨材料强度的稳定增长）养护时间为7天；

8）在表面固化一定时间后（耐磨材料地坪完成后5~6小时），用加装金属刀片的机械镘进行最后一次抛光平整；

9）模与分仓切割（此条可根据现场实际和业主需要），卸模可在金刚砂地坪完成后的第二天进行，作业时注意不要损坏地坪边缘；分仓切割缝在金刚砂地坪完成后的第三天，仓的大小由甲方自定。

2、渗透性液体硬化剂（俗称固化剂）施工

本色金刚砂地坪，养护14天以上，有颜色金刚砂地坪通常需要养护28天，待颜色熟化后，方可进行渗透型液体硬化剂施工。具体做法如下：

1）在施工之前，清洗、清除地面的杂物、油污、涂料、养护剂等。如有坑洞、裂缝，需采用水泥基修补嵌缝砂浆提前修补，并养护3日。如不需要修补，则直接施工；

2）在基层上洒水，将基层全部浸润即可，不宜过多；

3）用50目树脂磨片对基层进行打磨，将基层的浮浆及污渍打磨掉，使基层无毛糙感逐步光滑；

4）50目打磨完毕后，用150目树脂磨片打磨，打磨完毕后，用大功率吸尘器将基层表面的泥浆及污水吸干净；

5）基层表面洒水，用300目树脂磨片打磨（要求井字形均匀研磨地面，机器推行速度以一秒一步为标准，磨掉地面残留的材料和细微划痕），打磨完毕后，用500目打磨，然后将污水用吸尘器吸干净，通风使其基层干燥；

6）基层干燥后，表面略微泛白，施工混凝土密封固化剂，将材料泼洒均匀，用拖布将其摊铺均匀，保持基层表面30分钟湿润状态，如局部出现渗透较快，已干燥，需再次泼洒材料，用拖布使其均匀润湿基层；

7）30分钟后，混凝土密封固化剂表面开始粘稠，需在其表面洒水，并用长毛刷或洗地机来回推动，以便稀释多余的固化剂，更好的渗透到基层中，1个小时后，将其多余的材料及水，用吸尘器吸干，保证基层干燥12小时以上；

8）12小时后，在施工完材料的基层表面洒水，用500目的树脂磨片进行打磨，将多余的材料清除干净，然后用1000目打磨处理，打磨完毕后，用吸尘器将污水吸干净；

9）经过12小时后，基层已基本干燥，用2000目树脂磨片进行打磨抛光，使其表面逐步呈现光泽；

10）每种目数的磨片纵横方向交叉各打磨3～5遍；

11）特殊处理

①边角处理：大机械只可以大面积研磨，对于边角位置则要使用手提式角磨机研磨加抛光，方法同大面施工；

②当基层强度较差、起砂较为严重时，需对基层先加固，然后按正常工艺施工：

先用300目树脂磨片将基层表面的浮浆打磨清除掉，然后将混凝土密封固化剂泼洒均匀，使其充分润湿渗透到基层；12小时后，待混凝土密封固化剂固化，基层强度有所提高后，按正常的工序：50目打磨（水磨）→150目打磨（水磨）→300目打磨（水磨）→施工材料→12小时干燥固化→500目打磨（水磨）→1000目打磨（水磨）→2000目打磨（干磨）。
